    FY303 – Posicionador electroneumático PROFIBUS PA

    Smar

    Posicionadores electroneumáticos para válvulas de control

    Protocolos de comunicación disponibles para la Serie FY300:

    HART® FOUNDATION™ Fieldbus PROFIBUS PA

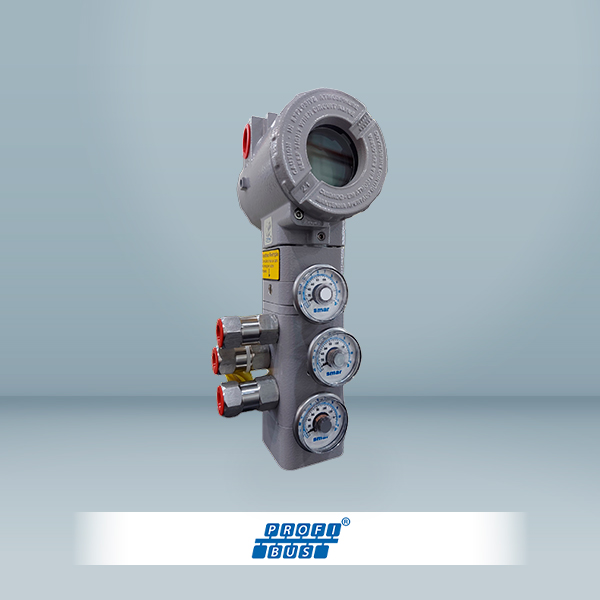

    El FY303 es el posicionador electroneumático con protocolo PROFIBUS PA de la Serie FY300 de Smar. Convierte señales del bus de campo en presión neumática para posicionar válvulas con alta precisión, incorporando medición de posición sin contacto y funciones avanzadas de diagnóstico.

    • Configuración automática
    • Acción simple o doble acción
    • Medición de posición sin contacto
    • Lectura de la posición de la válvula de un sensor de efecto Hall magnético
    • Curvas Características más habituales y perfiladas por el usuario
    • Diagnóstico para mantenimiento de válvulas de control

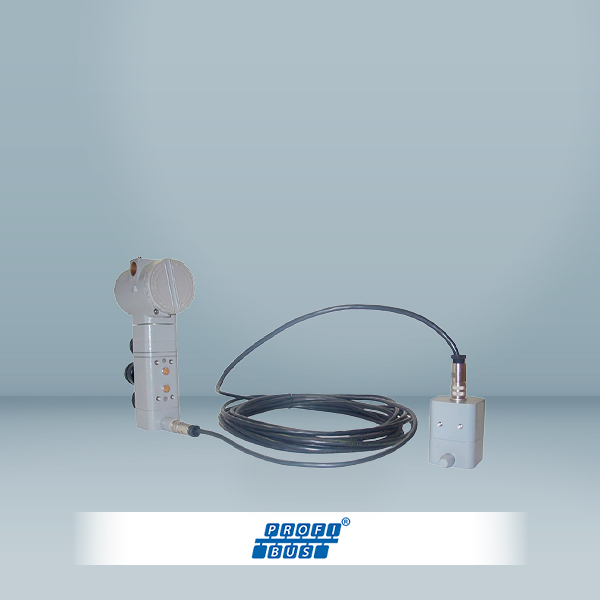

    • Sensor de posición disponible para montaje remoto
    • Aplicaciones en vibraciones severas y altas temperaturas
    • Fácil de montar en la mayoría de las válvulas de control
    • Soportes de montaje universales y personalizados para varios fabricantes de válvulas de control
    • Ajuste local sin necesidad de abrir la carcasa
    • Para aplicaciones lineales y rotativas de acción simple o doble
    • Rotación de la pantalla para facilitar la lectura en cualquier posición
    • Admite DD y EDDL para Profibus, adecuado para aplicaciones FDT/DTM y para uso con configurador manual
    • Supresión de transitorios incorporada
    • Certificación de áreas peligrosas, incluido el uso en atmósferas salinas

    Datos técnicos

    Especificaciones funcionales

    Carrera Movimiento Lineal: 3 - 100 mm.
    Movimiento rotatorio: 30° - 120° Ángulo de rotación.
    Protocolo de comunicación PROFIBUS PA
    Display LCD rotativo, con 4½ dígitos numéricos y 5 caracteres alfanuméricos. Iconos de función y estado.
    Manómetro Para monitoreo de presión y suministro de salida. Escala de 0 a 160 psi. Pantalla de acrílico, conexiones de acero inoxidable 304 y partes flexibles en latón.
    Certificaciones de áreas peligrosas Certificación INMETRO (CEPEL), FM, ATEX e IECEX (Nemko-Presafe y Dekra-Exam) para seguridad intrínseca y a prueba de explosiones, INMETRO (CEPEL) y FM para prueba de ignición por polvo.
    Sensor de posición Sensor de efecto Hall sin contacto.
    Disponible en versiones remotas e integrales.
    Suministro de presión 1,4 - 7 bares (20-100 psi). Libre de aceite, polvo y agua, según ANSI/ISA S7.0.01-1996.

    Especificaciones de rendimiento

    Resolución < 0.1% F.S.
    Repetibilidad < 0.1% F.S.
    Consumo 0,35 Nm³/h (0,20 SCFM) a 1,4 bar (20 psi) de suministro.
    1,10 Nm³/h (0,65 SCFM) a 5,6 bar (80 psi) de suministro.
    Efecto de la temperatura ambiente 0,8%/20 °C de span.
    Capacidad de salida 13,6 Nm³/h (8 SCFM) a 5,6 bar (80 psi) de suministro.

    Especificaciones físicas

    Conexión eléctrica ½ - 14 NPT, M20 X 1,5, PG 13,5 DIN
    Conexiones neumáticas Suministro y salida: ¼ -18 NPT.
    Manometro: - 1/8 - 27 NPT.
    Material de construcción Carcasa de aluminio inyectado con bajo contenido de cobre con pintura de poliéster o acero inoxidable 316, con juntas tóricas de Buna N en la tapa (NEMA 4X, IPW 66). Placa de identificación: acero inoxidable 316.
    Pesos aproximados Sin pantalla ni soporte de montaje: 5,8 kg (316 SST) / 2,7 kg (aluminio).
    Sensor remoto: 0,58 kg en aluminio / 1,5 kg en SST.
    Cable y conectores de sensor remoto: 0,045 kg/m de cable / 0,05 kg por cada conector
