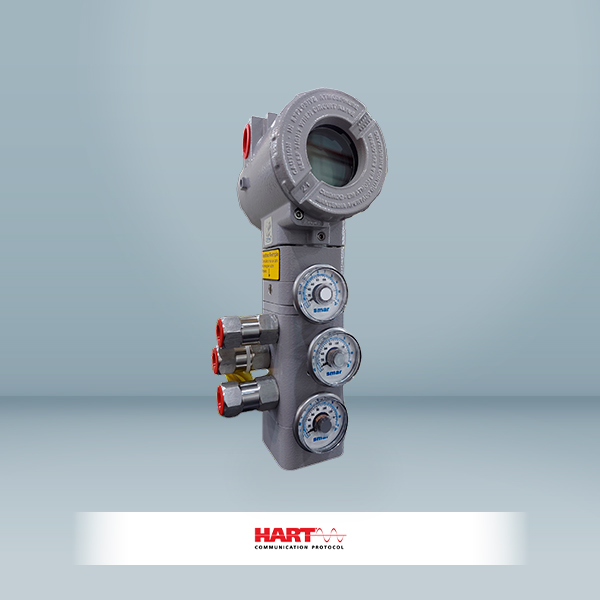

    FY301 – Posicionador electroneumático HART® (4–20 mA)

    Smar

    Posicionadores electroneumáticos para válvulas de control

    Protocolos de comunicación disponibles para la Serie FY300:

    HART® FOUNDATION™ Fieldbus PROFIBUS PA

    El FY301 es el posicionador electroneumático con protocolo HART® (4–20 mA) de la Serie FY300 de Smar. Convierte señales eléctricas en presión neumática para posicionar con alta precisión válvulas de control, incorporando medición de posición sin contacto y diagnóstico avanzado.

    • Configuración automática
    • Acción simple o doble acción
    • Medición de posición sin contacto
    • Lectura de la posición de la válvula de un sensor de efecto Hall magnético
    • Curvas Características más habituales y perfiladas por el usuario
    • Diagnóstico para mantenimiento de válvulas de control

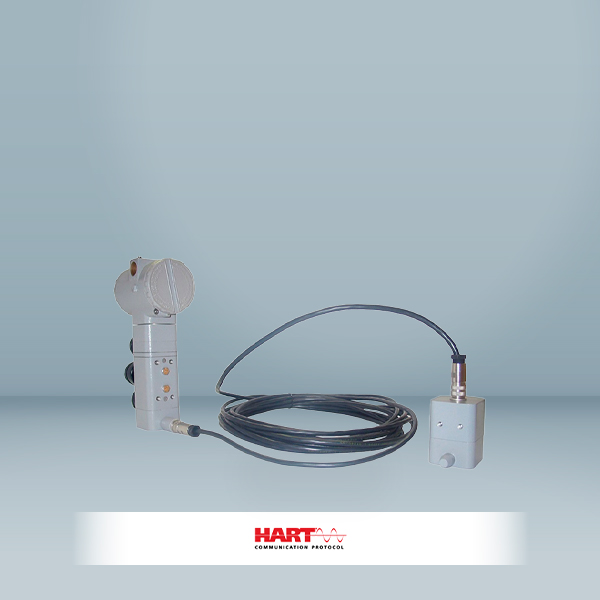

    • Sensor de posición disponible para montaje remoto
    • Aplicaciones en vibraciones severas y altas temperaturas
    • Fácil de montar en la mayoría de las válvulas de control
    • Soportes de montaje universales y personalizados para varios fabricantes de válvulas de control
    • Ajuste local sin necesidad de abrir la carcasa
    • Para aplicaciones lineales y rotativas de acción simple o doble
    • Rotación de la pantalla para facilitar la lectura en cualquier posición
    • Supresión de transitorios incorporada
    • Certificación de áreas peligrosas, incluido el uso en atmósferas salinas

    Datos técnicos

    Especificaciones funcionales

    Carrera Movimiento Lineal: 3 - 100 mm.
    Movimiento rotatorio: 30° - 120° Ángulo de rotación.
    Protocolo de comunicación HART®, dos hilos, 4-20 mA controlado según NAMUR NE43
    Display LCD rotativo, con 4½ dígitos numéricos y 5 caracteres alfanuméricos. Iconos de función y estado.
    Manómetro Para monitoreo de presión y suministro de salida. Escala de 0 a 160 psi. Pantalla de acrílico, conexiones de acero inoxidable 304 y partes flexibles en latón.
    Certificaciones de áreas peligrosas Certificación INMETRO (CEPEL), FM, ATEX e IECEX (Nemko-Presafe y Dekra-Exam) para seguridad intrínseca y a prueba de explosiones, INMETRO (CEPEL) y FM para prueba de ignición por polvo.
    Sensor de posición Sensor de efecto Hall sin contacto.
    Disponible en versiones remotas e integrales.
    Suministro de presión 1,4 - 7 bares (20-100 psi). Libre de aceite, polvo y agua, según ANSI/ISA S7.0.01-1996.

    Especificaciones de rendimiento

    Resolución < 0.1% F.S.
    Repetibilidad < 0.1% F.S.
    Consumo 0,35 Nm³/h (0,20 SCFM) a 1,4 bar (20 psi) de suministro.
    1,10 Nm³/h (0,65 SCFM) a 5,6 bar (80 psi) de suministro.
    Efecto de la temperatura ambiente 0,8%/20 °C de span.
    Capacidad de salida 13,6 Nm³/h (8 SCFM) a 5,6 bar (80 psi) de suministro.

    Especificaciones físicas

    Conexión eléctrica ½ - 14 NPT, M20 X 1,5, PG 13,5 DIN
    Conexiones neumáticas Suministro y salida: ¼ -18 NPT.
    Manometro: - 1/8 - 27 NPT.
    Material de construcción Carcasa de aluminio inyectado con bajo contenido de cobre con pintura de poliéster o acero inoxidable 316, con juntas tóricas de Buna N en la tapa (NEMA 4X, IPW 66). Placa de identificación: acero inoxidable 316.
    Pesos aproximados Sin pantalla ni soporte de montaje: 5,8 kg (316 SST) / 2,7 kg (aluminio).
    Sensor remoto: 0,58 kg en aluminio / 1,5 kg en SST.
    Cable y conectores de sensor remoto: 0,045 kg/m de cable / 0,05 kg por cada conector
